SF6微水测试仪对GIS设备故障的分析和处理

       SF6微水测试仪对GIS设备故障的分析和处理

       SF6全封闭组合电器（简称GIS）以金属筒为外壳，SF6气体作为绝缘和灭弧介质，由断路器、隔离开关、母线、连接管和过渡元件等组成，具有占地面积小、维护工作量少、安装方便、开断性能好、无干扰等优点。中国华电四川西溪河水电开发有限公司公司投运第一座220kV GIS设备变电站投产运行，其中220kV和110kV分别采用GSI设备，运行方式均为双母并列运行。220kV共有进线2个、出线4个、PT间隔2个及母联1个，为平顶山高压开关厂，2006年06月出厂，设备交接试验合格，运行期间运行人员按照规程检查GIS设备指针式密度继电器压力指示等巡视项目合格。

二、事故前运行状态：　　
       220KV南北母线经200开关并列运行，1＃出线213、2＃出线215、1#主变进线201断路器上北母（II母）运行；3＃出线214、2#主变进线202断路器上南母（I母）运行；母联200断路器运行。　
       故障经过　　
       2018年05月31日21时08分，220kV站220KV母差保护动作，北母所带1＃出线213、2＃出线215、1#主变进线201断路器跳闸，母联200断路器跳闸。　
站内220KV母差RCS-915屏上“跳II母”、“母联保护”灯亮；液晶显示：“B相变化量差动跳II母、母联”。220KV母差BP-2B屏上“差动动作”、“II母差动”、“II母差动|母线分列运行”、“PT断线”、“开入变位”、“差动动作2”、“差动开放2”灯亮。1＃出线213、2＃出线215对侧保护纵联差动、纵联距离保护动作，三相掉闸。　　
       故障分析：　　
       根据保护动作信息和录波情况确定故障应在母线保护范围之内，进一步定为故障点涉及母联、PT间隔和5个进出线间隔的-南、-北气室共16个。经过运行人员通过各观察孔检查观察和气体检查，发现1#出线213低位B相CT气室有明显粉尘；经放气试验，有异常臭味；使用PH试纸检查，检验为酸性；初步断为该CT气室内部闪络击穿。　
根据现场检查情况，并与厂家联系共同分析认为：1#出线213间隔3#气室内互感器内部橡胶垫脱硫不充分，在长期运行中逐渐析出硫，生成黑色硫化银附着在绝缘件表面，造成表面绝缘强度降低，发生沿面闪络放电，引起220kV母差动作，切除北母所带出线及母联。并造成1#出线213间隔3#气室与南母连接的横式绝缘盆上端附着粉尘。 　

故障处理情况：
1、为避免213间隔3#气室与南母连接的绝缘横盆再次闪络，用2#出线215对北母充电无异常后，将3#出线274、2#出线275、1#主变201、2#主变202倒由220kV北母运行。
2、故障后，分公司立即启动应急抢修方案，组织人员配合厂家现场对故障原因进行分析，根据故障分析情况，迅速制定了检修计划、成立了检修领导组，制定了电网运行方案和事故处理预案，编制了检修三措和检查、验收记录表。

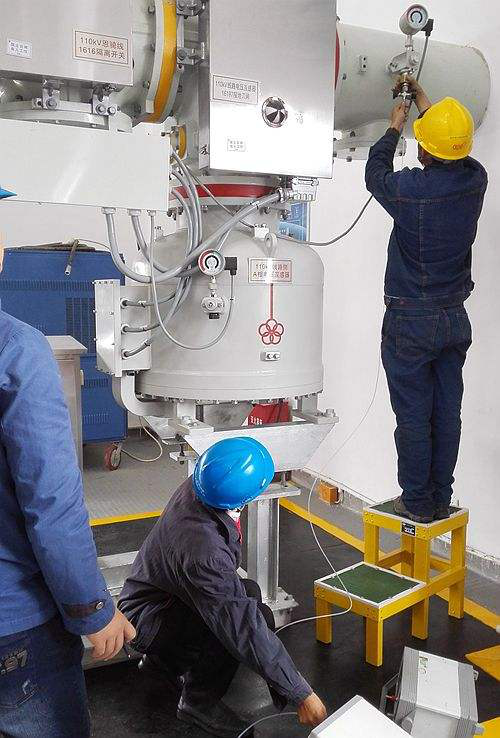

3、鉴于本期CT胶垫存在质量问题，为彻底根除设备运行隐患，对220kV36只CT解体检修。6月12日至24日，站内220KV部分设备全部停电，在厂家技术人员的指导下，工作人员完成了对36只CT解体检修，对1#出线273-南隔离开关气室绝缘盘、波纹管进行了解体更换，对同类型36个CT气室全部进行解体检查检修，把绝缘胶垫更换为绝缘纸板，并将CT送入烘干炉中进行烘干处理，消除了安全隐患；同时对6个密度继电器进行了校验；用SF6微水测试仪对18个气室进行了微水测试，全部为合格。
结论：

本次故障完全有生产厂家设备质量问题引起，今后应加强对GIS设备原材料的选型工作，认真做好相关试验和设备监造工作；同时应及时了解设备有关最新信息，吸取事故教训，通过各种手段提高设备安全运行能力。
